良工襯氟止回閥H41F46概述：
襯氟止回(hui)閥(fa)(fa)(fa)適用于各(ge)種(zhong)濃度(du)(du)(du)的(de)王水、硫酸、鹽酸和(he)各(ge)種(zhong)有機酸、強(qiang)酸、強(qiang)氧化劑在——50℃至150℃的(de)溫度(du)(du)(du)下工作。聚(ju)全氟乙丙烯還(huan)適用于各(ge)種(zhong)濃度(du)(du)(du)的(de)強(qiang)堿性(xing)有機溶劑及其(qi)它腐蝕性(xing)氣體和(he)液體介質的(de)管道(dao)上使(shi)用。襯氟止回(hui)閥(fa)(fa)(fa)的(de)閥(fa)(fa)(fa)瓣呈(cheng)圓盤(pan)狀，繞閥(fa)(fa)(fa)座(zuo)通道(dao)的(de)旋(xuan)轉(zhuan)軸線(xian)旋(xuan)轉(zhuan)。由于閥(fa)(fa)(fa)內通道(dao)呈(cheng)流(liu)線(xian)型(xing)，運動阻力比上升(sheng)式蝶式止回(hui)閥(fa)(fa)(fa)小。適用于流(liu)量(liang)小、流(liu)量(liang)變化不頻繁的(de)大口徑場合。
良工襯氟止回(hui)閥H41F46技(ji)術規范：
技術規范 | |
設計標準 | GB/T 12235 |
結構長度 | GB/T 12221 |
法蘭標準 | JB/T 79.1-1994 |
GB/T 9113.1-2000 | |
檢驗試驗 | GB/T 13927-92 |

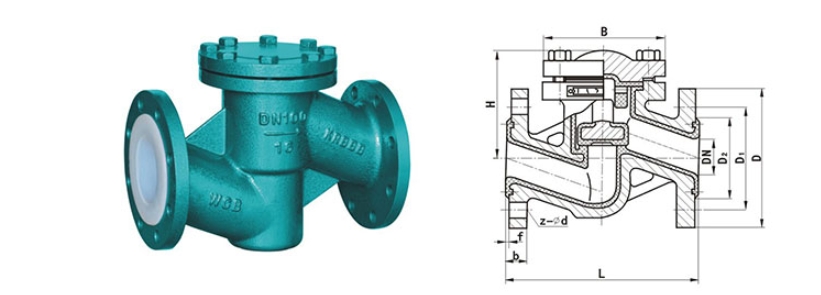

良工襯氟止回閥H41F46結構圖：
良工襯氟止(zhi)回閥(fa)H41F46外形鏈(lian)接尺寸(cun)：
公稱通徑 | PN1.6(MPa)主(zhu)要外形尺寸(cun)和連(lian)接尺寸(cun)( mm ) | 重量 | ||||||||
DN | L | D | D1 | D2 | f | b | Z-φd | B | H | Kg |
15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-φ14 | 95 | 55 | 6 |
20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-φ14 | 105 | 58 | 7 |
25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-φ14 | 115 | 60 | 8 |
32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-φ18 | 140 | 75 | 11 |
40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-φ18 | 150 | 82 | 15 |
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 165 | 95 | 18 |
65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-φ18 | 190 | 105 | 25 |
80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-φ18 | 200 | 120 | 35 |
100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-φ18 | 225 | 135 | 46 |
125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-φ18 | 260 | 158 | 65 |
150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-φ23 | 300 | 180 | 92 |
200 | 600 | 335 | 295 | 260 | 5 | 32 | 12-φ23 | 360 | 215 | 152 |
250 | 730 | 405 | 355 | 319 | 5 | 36 | 12-φ26 | 450 | 240 | 230 |
300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-φ26 | 500 | 300 | 330 |
