上海良工閥門y42X彈簧活塞式(shi)減壓閥(fa)使(shi)用說明書

主 要 用 途

Y42F系列彈簧活塞式減(jian)壓閥，是彈簧薄(bo)膜(mo)式減(jian)壓的換代產(chan)品，與薄(bo)膜(mo)式相比

有以(yi)下(xia)優(you)點(dian):1、使用(yong)壽命(ming)長，不(bu)存在膜片損壞(huai)的問題。2。耐高(gao)壓(ya)，出(chu)(chu)口壓(ya)力(li)高(gao)時，薄膜片就不(bu)行了，而活塞(sai)式可(ke)適應很高(gao)的出(chu)(chu)口壓(ya)力(li)。

該閥用于(yu)工(gong)作溫(wen)度0-90℃的(de)(de)水(shui)、空氣(qi)和(he)非腐蝕性液(ye)體管路上。在(zai)高層建筑的(de)(de)冷熱供(gong)水(shui)和(he)消防供(gong)水(shui)的(de)(de)系統(tong)(tong)中，可取代(dai)常規(gui)分區水(shui)管，這(zhe)樣可以(yi)簡化的(de)(de)節省系統(tong)(tong)的(de)(de)設備，降(jiang)低(di)工(gong)程造價，也可在(zai)各(ge)類壓(ya)機設備的(de)(de)冷卻系統(tong)(tong)中起(qi)著減壓(ya)、穩(wen)壓(ya)作用的(de)(de)確是(shi)用戶理想(xiang)的(de)(de)產(chan)品。

工作原理

1、本閥通(tong)過啟閉件(jian)的節(jie)流(liu)，造成壓力(li)(li)(li)損(sun)失迫使(shi)進(jin)口(kou)壓力(li)(li)(li)在出口(kou)處降低某一個需要值，當流(liu)量(liang)(liang)和壓力(li)(li)(li)變(bian)化時，利用本身介(jie)質(zhi)能量(liang)(liang)，來(lai)控制出口(kou)壓力(li)(li)(li)基本不變(bian)的目(mu)的。

2、本閥(fa)介質走向由上進(jin)下(xia)出(chu)，當調節出(chu)口(kou)壓(ya)力(li)(li)時(shi)，順時(shi)針旋(xuan)轉調節螺栓，迫使活(huo)(huo)塞向下(xia)移動(dong)，打開主閥(fa)，改變節流(liu)面積(ji)(ji)，造成壓(ya)力(li)(li)損(sun)失，實現減壓(ya)。由于(yu)閥(fa)后介質通(tong)(tong)過“X”通(tong)(tong)道流(liu)入活(huo)(huo)塞下(xia)腔并與活(huo)(huo)塞上方保持(chi)平衡(heng)，當壓(ya)力(li)(li)和流(liu)量(liang)變化時(shi)，使主閥(fa)節流(liu)面積(ji)(ji)始終(zhong)保持(chi)相應位置(zhi)，由于(yu)本閥(fa)采用卸荷機構，減小了(le)進(jin)口(kou)壓(ya)力(li)(li)變化對(dui)出(chu)口(kou)壓(ya)力(li)(li)的影響，同時(shi)加大(da)(da)了(le)出(chu)口(kou)壓(ya)力(li)(li)作用面積(ji)(ji)，即加大(da)(da)敏感元(yuan)件作用面積(ji)(ji)，從而減小了(le)閥(fa)門出(chu)口(kou)壓(ya)力(li)(li)偏差(cha)，大(da)(da)大(da)(da)提(ti)高了(le)減壓(ya)閥(fa)的穩壓(ya)精度(du)。

安裝、使用注意事項

1、本(ben)閥安(an)(an)裝(zhuang)前應仔細核對使用(yong)情況是(shi)否(fou)與標(biao)牌(pai)規定相符2、本(ben)閥可以(yi)水平安(an)(an)裝(zhuang)，閥體所示箭頭(tou)須與介質(zhi)流向一致。3、本(ben)閥在管道上的安(an)(an)裝(zhuang)，最好采用(yong)下(xia)列示意圖:

1)過濾(lv)器(qi) 2)旁通道 3、4、6)截止閥 5)減壓閥 7)安(an)全閥 8、9)壓力表4、安(an)裝時應進行以下工作:(1)清(qing)洗內腔和內腔零件。(2)檢查連接螺釘是否勻勻擰緊。(3)閥前管道必(bi)須沖(chong)洗干(gan)凈。

5、本閥在管道上(shang)只(zhi)作(zuo)減壓用，不作(zuo)截止用，使用介質必須經過濾(lv)器過濾(lv)，

6、調壓方法:

1)關閉減壓閥(fa)前的截止閥(fa)，開啟減壓閥(fa)后的截止閥(fa)，制(zhi)造下(xia)游低(di)壓環境。

2)卸下(xia)減(jian)壓閥上端(duan)的防護罩把調(diao)節螺釘按逆時針(zhen)旋轉至最(zui)(zui)上位置(zhi)(相對最(zui)(zui)低出口壓力)，然后(hou)關閉減(jian)壓閥后(hou)截止閥;

3)慢(man)慢(man)開啟(qi)減壓閥前的截(jie)止(zhi)閥至全(quan)開;

4)順(shun)時針緩慢(man)旋轉調節螺釘，將出口壓力(li)調至所需要的(de)壓力(li)(以閥(fa)(fa)后(hou)(hou)表壓為準)調整好后(hou)(hou)，將鎖緊螺母背緊，擰上防護罩，打(da)開(kai)減壓閥(fa)(fa)后(hou)(hou)截止閥(fa)(fa)。

5)如調(diao)壓(ya)過頭(tou)，須(xu)從第一步開始重調(diao)，即只能從低壓(ya)往高壓(ya)調(diao)。

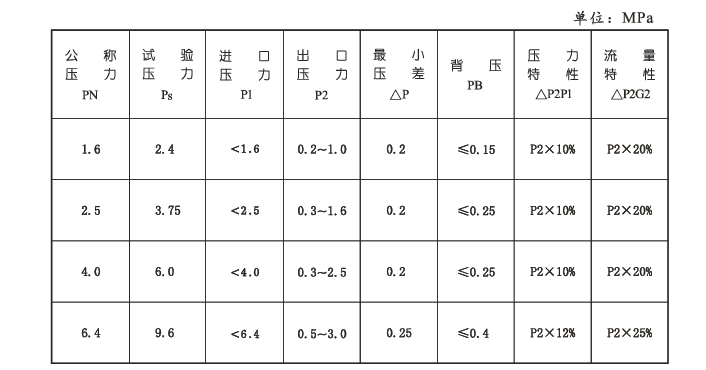

技術參數：

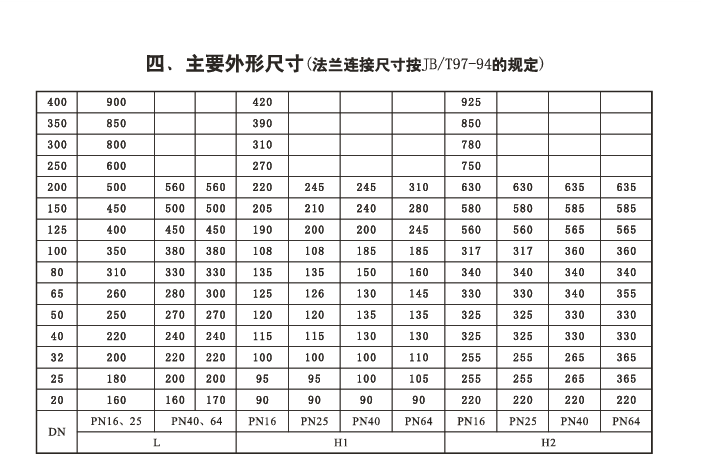

外形鏈接尺寸：
